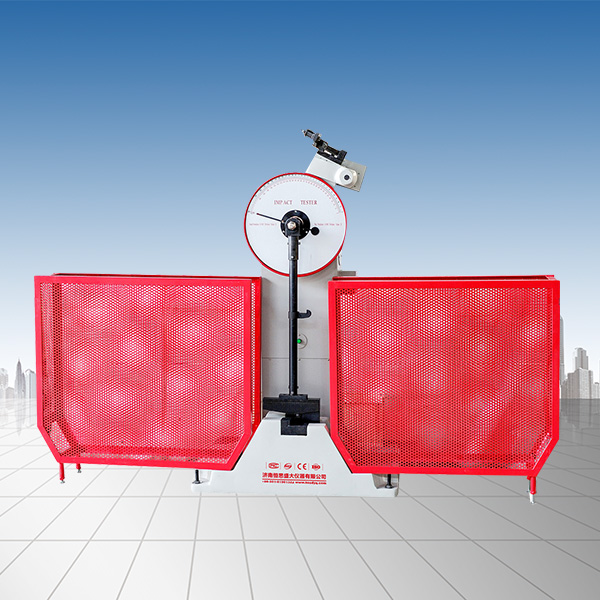

組合沖擊試驗機
組合沖擊試驗機，用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
產品詳情參數 / PARAMETER
組合沖擊試驗機 產品特點
? 試驗機主機
u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；
u 沖擊刀采用螺釘安裝固定，更換簡單方便；
u 試樣簡支梁式支承；
u 主機裝有安全防護銷，并且配備了安全防護網。
產品技術參數
|
產品型號 |
JB-300B |
JB-500B |
|
|
控制方式 |
電動控制 |
||
|
沖擊能量 |
300J 150 J |
500J 250J |
|
|
小讀數值 |
1J |
2J |
|
|
沖擊速度 |
5.2m/s |
5.4m/s |
|
|
擺錘預揚角 |
150° |
||
|
角度準確度 |
±0.1° |
||
|
試樣支座跨距 |
40mm |
||
|
支座鉗口圓角 |
R1.0～1.5mm |
||
|
沖擊刀刃圓角 |
R2.0～2.5mm（ R8mm） |
||
|
沖擊刀刃厚度 |
16mm |
||
|
擺錘中心至沖擊點距離 |
750mm |
800mm |
|
|
標準試樣尺寸 |
10×10(7.5或5)×55mm |
||
|
擺錘力矩 |
M=160.7695N.m 80.3848N.m |
||
|
沖擊擺錘配置 |
150J/300J各一個 |
250J/500J各一個 |
|
|
主機外形尺寸 |
2124×600×1340mm |
2124×600×1340mm |
|
|
整機重量 |
450Kg |
580 Kg |
|
|
供電電源 |
三相四線制50Hz /380V |
||
